一、用途：
该仪器为专用测量工具，用以测量纸面石膏板楔形棱边深度，符合GB/T9775-1999标准规定的纸面石膏板的试验方法。
二、主要技术参数：
1、测量范围：0-10毫米 2、读出精度：0.01毫米 3、定位舌与测量点距离：10毫米

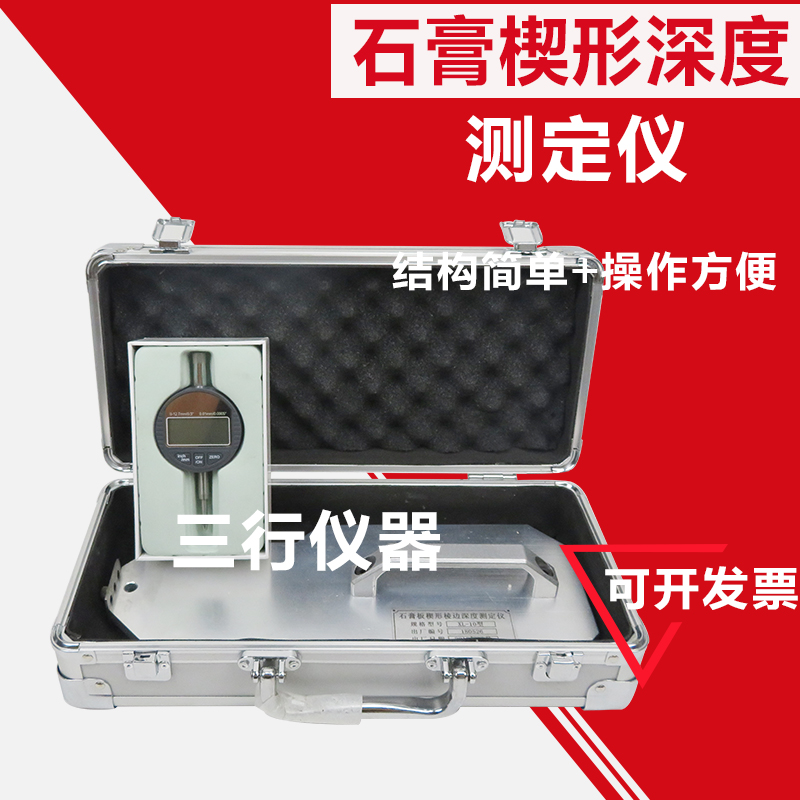

三、结构原理(见附图)
本件(9)前端安装着数显百分表(1)，有锁紧快(6)及琐紧螺块(5)用螺钉(8)琐紧。在本体顶端有定位舌(3)，可以在导板(7)内上下华东，靠弹簧(2)及挡琐(4)压在最下面，测量时，定位舌靠着纸面石膏板的边缘，百分表测量杆的球面端头就抵在纸面石膏板楔形棱边深度。
