一、用途概述

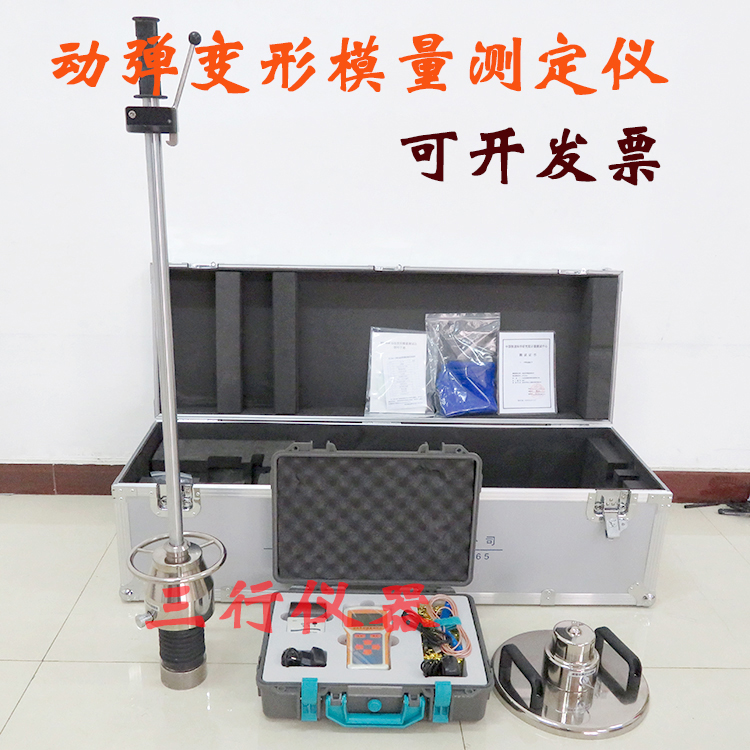

GTJ-Evd型动态变形模量测试仪（手持落锤弯沉仪）用于层路基在动荷载作用下的弯沉值，从而评估路基的承载力和变形量。
适用于受动荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，特别适用于
场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。它能快速测出动态变形模量Evd值。
二、适用标准
中华人民共和国汗液标准《铁路工程土木试验规程》（TB10102-2010）“Evd平板载荷试验”。
三、技术参数：
测试范围1、适用土壤类型：粒径不大于荷载板直径1/4的各类土石混合填料
2、测试范围：10Mpa≤Evd≤225Mpa
3、测试影响深度：0-500mm
4、工作环境：温度﹣10℃-40℃ 湿度＜90%RH
数据采集装置1、加载装置：重量15kg，其中落锤重：10kg
zui大冲击力：7.07kw
冲击力持 续时间：18±1ms
2、荷载板：重量15Kg 直径：300mm 厚度：20mm
手持主机1、沉陷测试范围：0.1-2mm
2、存储容量：2000组测试数据
3、规格：屏幕尺寸：3英寸 体积：100*205*40mm 重量0.8kg
4、供电方式：大容量锂电池 工作时间大于18小时
打印机连接方式：无线蓝牙打印
包装规格1、主机箱：材料-工程塑料 体积420*140*335mm 重量4.5kg
2、外包装箱：材料-铝合金 体积1220*395*380mm重量56kg
