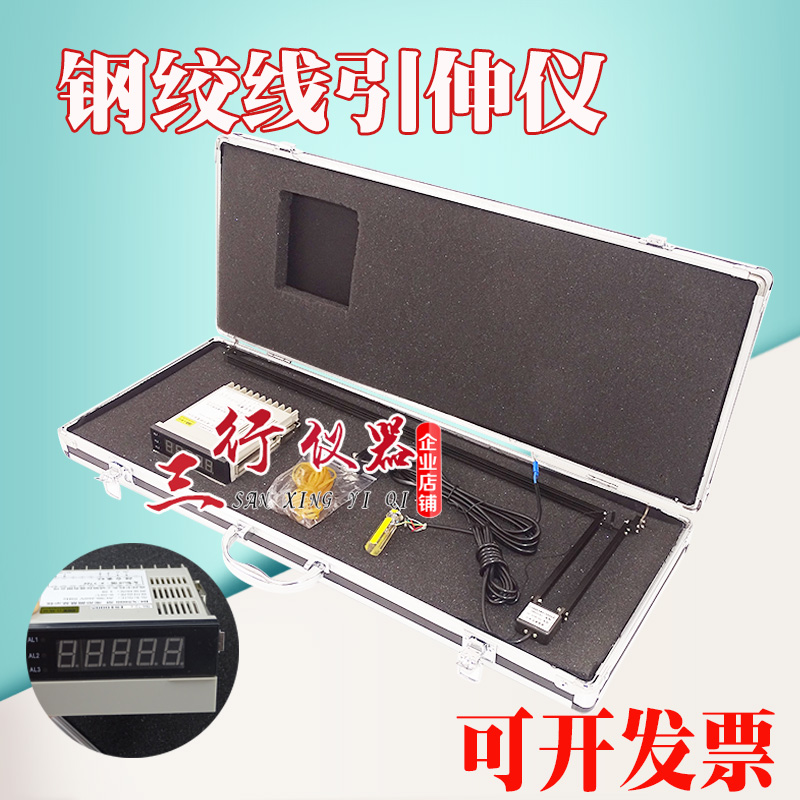

点击图片查看原图
一、简介
钢绞线电子引伸计示值精度0.5%，电阻应变片式引伸计，适用于各种规格钢绞线的变形测量，可与测量放大器，应变仪等二次仪表组成变形测量系统，精确测定试样标距内变形量，并将信号输入给计算机或函数记录仪进行数据处理和绘制试验曲线，是现代力学检验必备的测量仪器。
二、引伸计规格
标距(mm)：500
量程(mm)：10
量程（mm):25
三、结构及工作原理
钢绞线电子引伸计主要由圆弧形刃口、支臂及弹性体组成。在弹性体上贴有一组电阻应变片并组成全桥。当试验进行时，引伸计刃口随试样的变形而产生相对位移，引起弹性体也产生变形，组成全桥的应变片即输出变形信号。 在支臂前方装有标距定位机构，用一个插针来准确定位。
四、主要技术参数
钢绞线电子引伸计可按满量程衰减1、2、5、10倍四档使用(或测量放大器全量程测量，不分档)。
全桥阻抗：350Ω
输出灵敏度：≥1.5mV/V
非线性度：≤±0.5% FS
供桥电压：3～12V
