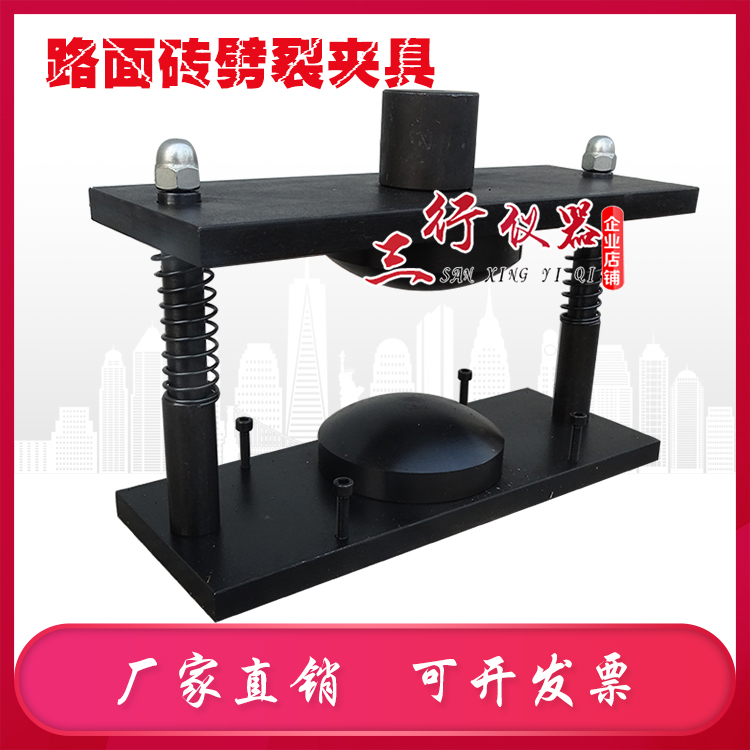

GBT25993-B透水路面砖劈裂抗拉试验装置
一、产品简介：
本设备适用于透水路面砖的劈裂抗拉的试验方法。工作台面积合适、表面为硬质材料的平滑平面，使用水平尺校验合格后方可投入使用。
二、技术参数：
1、接触面半径为75±5mm
2、垫片厚4±1mm
3、垫片宽15±1mm
三、试件处理：
1、整块路面砖用为试件，当其侧面存在助或其他不规则凹凸时，需对基进行切割或磨光加工，使试件侧面为平直面。
2、透水路面砖劈裂抗拉试验的受力截力应满足下列条件
a、对于矩形透水路面砖，，且受力截面平行或垂直于试件各侧面。
b、受力截力穿过透水路面砖顶面的形心。
c、受力截面的破坏长度L应尽可能地长。
3、用蜡笔、钢直尺在路面砖的顶面和底面上划出受力截面的位置线。
4、以试件受力截面的位置线为中线，磨削出一条宽度大于20mm，要求磨削出来的上下两个面是平行的，在工作台上用水平尺和一块钢垫片进行校验。磨削深度尽量小，对于顶面平整的路面砖，单向磨削深度应不大于2mm，有凹凸不平面层透水砖面层的磨削深度可大于2mm。
5、用游标卡尺在两个加荷处测出试件的厚度T，，用钢直尺测量加荷处的宽度。
6、将试件浸没在（20±5）℃的水中，（24±3）h后取出，擦干表面水分，立即开始试验。
