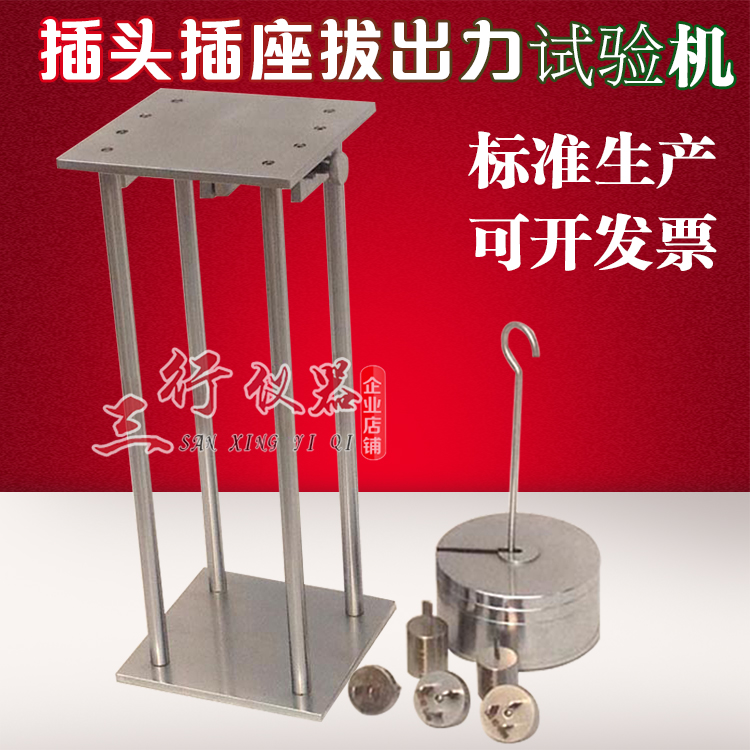

插座拔出力试验装置
一.产品概述：
本装置是用于检测插头从插座拔出所需要的力是否在规定的范围之内的试验仪器.它符合IEC884-1、GB2099等标准，它是电器附件、家用电器制造厂家、质量检测部门和科研单位检测日用电器产品不可缺少的装置。
二.技术要求：
1．插座zui大拔出力应符合表1要求。
将标准规定的zui大拔出力（主砝码、附加砝码、夹紧装置、砝码盘试验插头合起来的总的力），施加在试验插头上，插头应从插座脱出。
2．zui小拔出力应符合表1规定
将标准规定的zui小拔出力（即符合本标准规定的试验插销
<单插销>，该插销的总质量应等于表中规定值）的量规插入插座中每个单独的插套里，在30秒内量规不得从插套里脱出。
3.砝码选择
主砝码、附加砝码、夹紧装置、砝码盘和试验插头的重量
详见表2，使用者应表1规定选用合适的重量进行试验。
4.结构特点
本装置由安装顶板A下的夹紧装置D、主砝码F和砝码盘E组成，本装置框架内高550mm，两立柱轴线间距离为150mm，具体形状见图1。
5.试验标准插头
试验插头的插销为硬化处理的钢制品，并精细倒圆。插销在有效的长度内，表面粗糙度不超过8μm，插销之间的尺寸为GB1002的标称尺寸，偏差为±0.05mm，单插销尺寸应符合GB1002标准规定，其它同上。
