一、用途
本仪器用于进行土的压缩试验，测定土的变形和压力、孔隙比和压力的关系或变形和时间的关系，以便计算土的单位降重，压缩系统、压缩指数、回弹指数、压缩模量固结系数等，测定项目视工程需要而定。

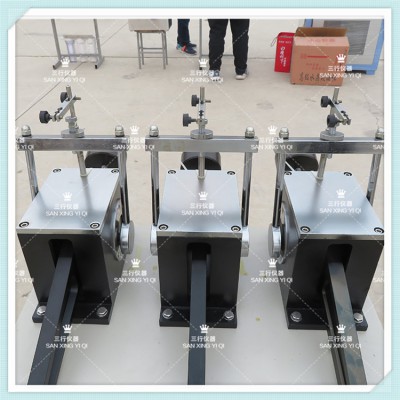

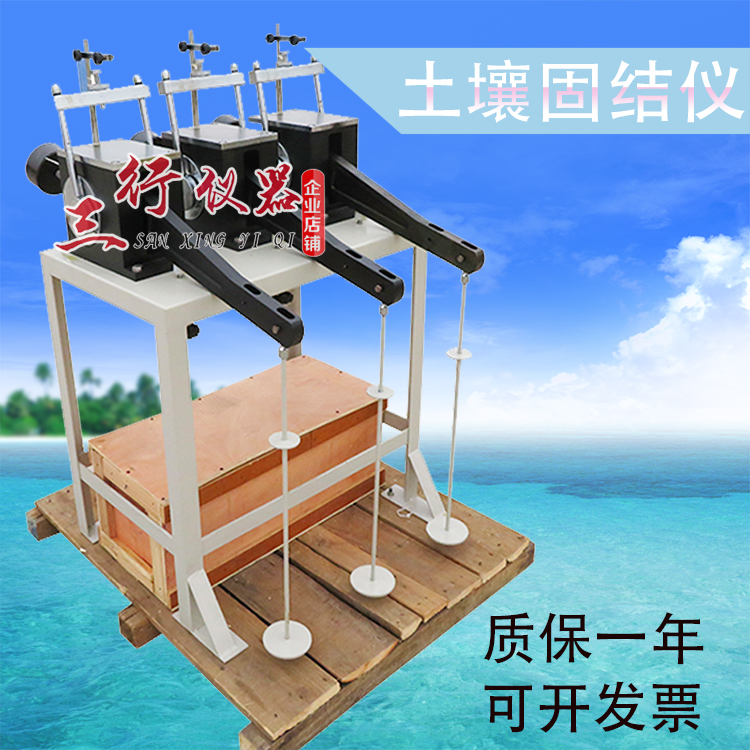

二、结构
1.土样容器每一台仪器中有三套土样容器，可同时做三个土样试验，每套容器可分别作30CM2和50CM2两种土样面积试验，土样高度均为2CM见附图（1）（2）
2.杠杆式（阻击有水准器）杠杆比为1:12，用砝码加荷，1B型最大出力为48KN，分级加荷。30CM2，自12.5-1600KPa共九级（50CM2时自12.5-800KPa共八级）1C型最大出力为2.4KN，公级加荷30CM2自12.5-800KPa共八级（50CM2时自12.5400Ka共七级）祥见附表（1）（2）
杠杆支点可以升降1.5CM，试验时先将杠杆调到水平位置，当土样受压下沉导致杠杆倾斜时，可逆时针旋转手轮，降氏杠杆支点，使杠杆恢复水平状态，以保证各级荷重的精确度。
3.构架 仪器架底部有四孔供安装用，台板是用高密度板制做（风结构图）
仪器净重50公斤左右（除砝码）
仪器外形尺寸：长*宽*高=720*580*1200mm
