土壤渗透仪（渗透装置）TST—55型

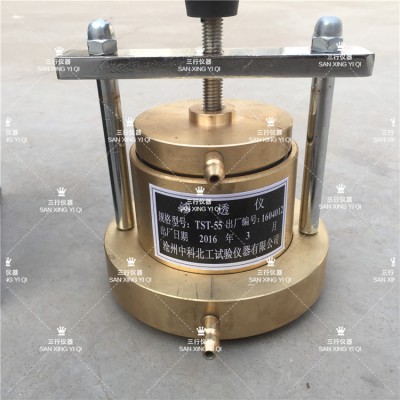

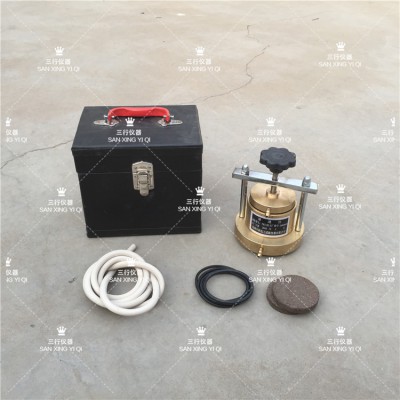

TST-55土壤渗透仪
TST-55型渗透仪是公司自行研发的新一代试验仪器。用于测定砂质土及含少量砾石的无凝聚性土在常水头下进行渗透试验的渗透系数。
TST-55土壤渗透仪使用说明书
一、渗透仪用途及使用说明
本仪器可供测定粘质土在变水头下渗透试验。
二、渗透仪结构性能
该仪器与WS--55渗透仪原理用途完全相同，在压紧方式上改成中间螺旋杆旋压，并对同类型仪器不足之处做了适当改进，操作使用更为简便。

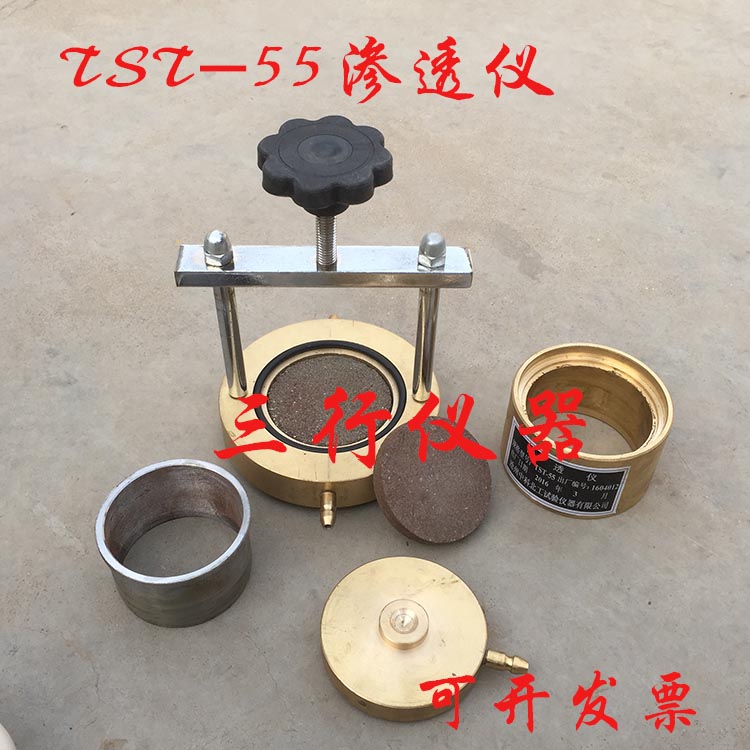

仪器主要由上盖，底座，套座，环刀，透水石，螺杆等组成
三、渗透仪主要规格
试样尺寸：φ61.8mm高40mm(30平方厘米)
仪器外形尺寸:φ118(管咀除外)高度约155mm,仪器净重约3.5kg。
四、渗透仪操作步骤
1、参照水电部土工试验规程SD128-012-84，制备样，或参照JTJ051--93《公路土工试验规程》T013-93
2、把渗水石，密封圈放入底座中，将套筒内壁涂一层凡士林，放入土样环刀，刮净多余凡士林置于底座上。
3、放上密封圈，透水石，上盖，旋紧螺杆，不得漏水漏气。
4、把进水管口与供水装置联通，并通水排气放平仪器，
5、在不大于200cm水头作用下，静置某一时间，待出水管口有水逸出后即可开始测定。
6、试验时，将水头管冲水至需要高度后关管夹开动秒表，同时测记起始水头h1,经过时间t后，再测记终止，同是测记试验时与终止时的水温，
7、按式计算(变水头)渗透系数；
KT=2.3log
式中：a----变水头管截面积，平方厘米
L----渗径，等于试样高度。厘米
h1----开始时水头，厘米
h2-----终止时水头，厘米
五、渗透仪注意事项：
1、上盖出水管处橡胶管不易套至根部 ，须留出6mm以上，以防与套筒受压，
2、每次用完应擦净晾干，密封圈宜抹以滑石粉保存。
3、切土环刀应妥善保管，防止刃口碰损。TST-70土壤渗透仪公司自行研发的新一代试验仪器。
土壤渗透仪本仪器系仿照基马式渗透仪制造,内径尺寸该为φ100+0.22mm可测定砂类土及含少量砾石的无凝聚性土在常水头下进行渗透试验。
