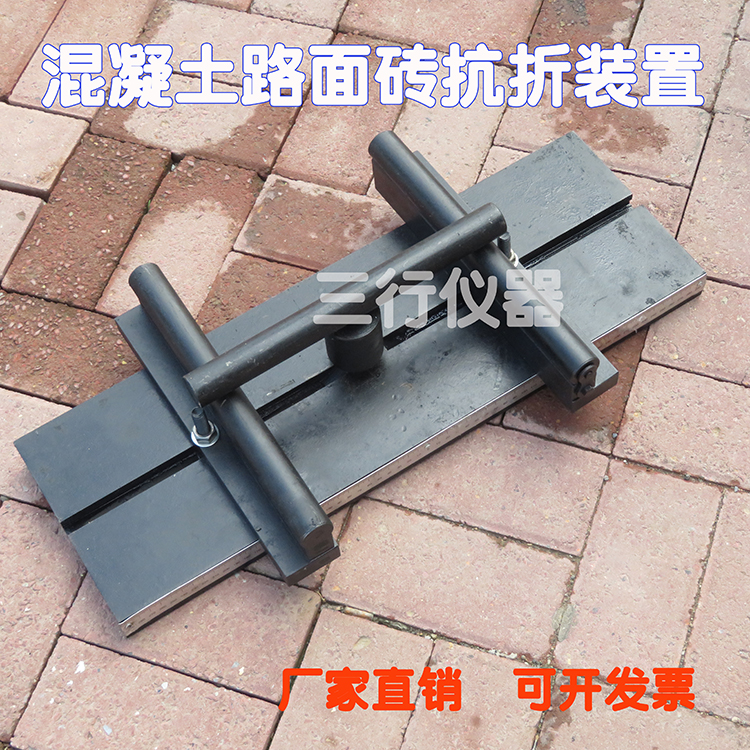

、混凝土路面砖抗折装置产品简介：
满足JC/T446-2000混凝土路面砖标准的抗折试验夹具。
1、满足JC/T446-2000混凝土路面砖标准要求。
2、混凝路面砖尺寸：100，150，200，250，300，400，500mm；
3、厚度：50，60，80，100，120mm；
4、支撑跨距可任意调节；40-600mm之间
5、支撑杆直径：40mm×550和300（mm)；任意更换
6、夹具可以连接到各种试验机上。
二、混凝土路面砖抗折装置试验步骤：
B1试验设备
B1.1试验机试验机可采用抗折试验机、万能试验机或带有抗折试验架的压力试验机
。试验机的示值相对误差和量程要求同本标准附录A1.1。
B1.2支座及加压棒
支座的两个支承棒和加压棒的直径为40mm，材料为钢质，其中一个支承棒应能滚动并可自由调整水平。（路面砖抗折装置）
B2试件
试件数量为5块。
B3试验步骤
B3.1清除试件表面粘渣、毛刺，放入室温水中浸泡24h。
B3.2将试件从水中取出用拧干的湿毛巾擦去表面附着水，顺着长度方向外露表面朝上置于支座上（如图B1）所示。抗折支距为度件厚度的4倍。在支座及加压棒与试件接触面之间应垫有3～5mm厚的胶合板垫层。
B3.3启动试验机，连续均匀地加荷，加荷速度为0.04～0.06MPa/s，直至试件破坏。记录破坏荷载（P）。
B3.4结果计算与评定
抗折强度按式（B1）计算：
3Pl
Rf=-----………………………………（B1）
2bh2
式中：Rf --抗折强度，MPa；
P--破环荷载，N；
l --两支座间的中心距离，mm；
b--试件宽度，mm；
h--试件厚度，mm。
结果以5块试样抗折强度的平均值和单块最小值表示，计算精确至0.01MPa
